Seria AC200 to wielosprężarkowy sterownik chłodniczy opracowany przez naszą firmę. Falownik ma konstrukcję panelową-, kompatybilną zarówno z instalacjami wbudowanymi, jak i-montowanymi na ścianie. Jego kompaktowe wymiary znacznie oszczędzają miejsce w szafie sterowniczej. Komunikuje się z główną jednostką sterującą za pomocą protokołu 485 (standardowy protokół Modbus). Wystarczy podłączyć się do komputera hosta zgodnie z odpowiednią identyfikacją, dzięki czemu obsługa i konserwacja będą wygodniejsze. Opcjonalna płyta filtra EMC poprawia-zakłócenia i ogranicza zakłócenia zewnętrzne. Dodanie funkcji wybierania kompresora dodatkowo zwiększa użyteczność produktu.
Cechy
- Jednostka prostownicza i jednostka inwertera działają niezależnie. Dodając komponenty, możesz swobodnie przełączać się między rozwiązaniami jedno-płytowymi a rozwiązaniami z wielo-poziomową topologią transmisji, uzyskując różnorodne kombinacje mocy.
- Kompleksowe dopasowanie do popularnych modeli sprężarek w celu zapewnienia optymalnej wydajności i najwyższej efektywności energetycznej.
- Konstrukcja kondensatora foliowego szyn zbiorczych poprawia współczynnik mocy całej maszyny i ma średnią żywotność wynoszącą dziesięć lat.
- Różne przypadki konfiguracji modeli i zastosowania, obejmujące chłodzenie powietrzem, chłodzenie cieczą i pełną gamę produktów chłodniczych.
- Zespół prostownika można zastąpić modułem AFE, aby uzyskać sprzężenie zwrotne energii lub wymagania dotyczące niskich harmonicznych; w komunikacji zastosowano rozwiązanie izolujące o silniejszych-zakłóceniach.
- Aktywne (THDI poniżej 5%), pasywne (THDI poniżej 10%), rozwiązanie o niskim prądzie upływu.
- Można go używać z naszym modułem rozszerzenia mocy, aby łatwo zwiększyć obciążalność zasilaczy 24V i innych zasilaczy systemowych.
- Obsługa regulacji parametrów klawiatury LCD i kopiowania parametrów; Konstrukcja z dwoma portami sieciowymi, jedno wejście i jedno wyjście można uzyskać za pomocą uniwersalnego kabla sieciowego, co ułatwia pracę w sieci.
Dane techniczne
|
Specyfikacje wydajności |
||
|
Metoda kontroli |
Sterowanie silnikiem asynchronicznym VF |
Sterowanie silnikiem asynchronicznym SVC |
|
Sterowanie silnikiem synchronicznym VVC |
Sterowanie silnikiem synchronicznym SVC |
|
|
Rozdzielczość ustawienia częstotliwości |
Wejście cyfrowe: 0,01 Hz, wejście analogowe: 1/4096 maksymalnej częstotliwości wyjściowej (12 bitów) |
|
|
Moment rozruchowy |
Sterowanie VF silnika asynchronicznego: 150% 0,5 Hz |
Sterowanie silnikiem asynchronicznym SVC: 150% 0,25 Hz |
|
Sterowanie silnikiem synchronicznym VVC: 150% 1 Hz |
Sterowanie silnikiem synchronicznym SVC: 150% 1 Hz |
|
|
Główne funkcje sterujące |
Sterowanie prędkością, sterowanie momentem, sterowanie przełączaniem-momentu prędkości, tłumienie przepięć, tłumienie przetężeń, ograniczenie momentu, krzywa S, identyfikacja parametrów statycznych, nadmierne wzbudzenie,-kontrola oszczędzania energii, tłumienie oscylacji itp. |
|
|
Napięcie wejściowe |
Wahania trójfazowego napięcia 380–480 V nie przekraczają zakresu -20%~+ 20%, a stopień niezrównoważenia wynosi<3% |
|
|
Specyfikacje elektryczne |
||
|
Częstotliwość wejściowa |
50/60 Hz ± 5% |
|
|
Napięcie wyjściowe |
0-Napięcie wejściowe |
|
|
Maksymalna częstotliwość wyjściowa |
Silnik asynchroniczny: 500,0 Hz, silnik synchroniczny: 500,0 Hz |
|
|
Charakterystyka środowiskowa |
||
|
Temperatura pracy |
-30 stopni ~+60 stopni |
|
|
Temperatura przechowywania |
-40 stopni ~+70 stopni |
|
|
Środowisko użytkowania |
W pomieszczeniach zamkniętych, z dala od bezpośredniego światła słonecznego, wolnych od kurzu, żrących, palnych gazów, oleistej pary wodnej, czystej wody, soli itp. |
|
|
Wysokość |
Brak redukcji częstotliwości w promieniu 4000 metrów, redukcja częstotliwości jest wymagana powyżej 4000 metrów |
|
|
Wilgotność |
Wilgotność względna poniżej 90%, brak kropel wody i szronu |
|
|
Poziom ochrony |
IP00 |
|
|
Wejście i wyjście |
||
|
Komunikacja |
Standard RS485 |
|

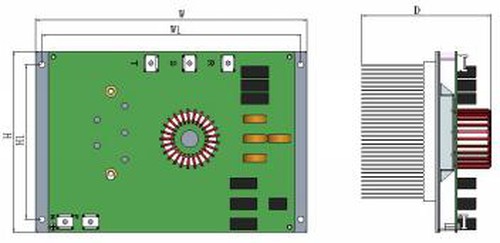

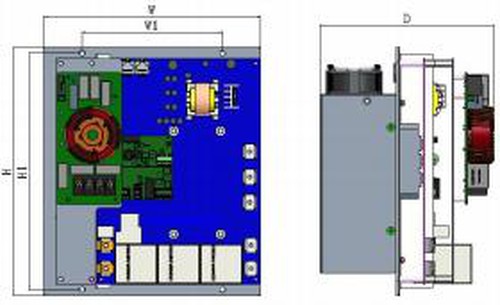

Wymiary
|
Położenie otworu montażowego mm |
Wymiary całkowite (mm) |
Moc |
Śruba montażowa Śruba mm |
|||
|
W1 |
H1 |
W |
H |
D |
||
|
252 |
150 |
264 |
175 |
126 |
45KW |
M5 |
|
Położenie otworu montażowego mm |
Wymiary całkowite (mm) |
Moc |
Śruby montażowe mm |
|||
|
W1 |
H1 |
W |
H |
D |
||
|
192 |
150 |
204 |
175 |
129 |
5,5KW |
M5 |
|
192 |
150 |
204 |
175 |
129 |
7,5KW |
M5 |
|
252 |
150 |
264 |
175 |
143 |
11KW |
M5 |
|
252 |
150 |
264 |
175 |
143 |
15KW |
M5 |
|
150 |
252 |
231.3 |
264 |
185.5 |
18,5KW |
M5 |
|
150 |
252 |
231.3 |
264 |
185.5 |
22KW |
M5 |
|
Położenie otworu montażowego mm |
Wymiary całkowite (mm) |
Moc |
Śruba montażowa Śruba mm |
|||
|
W1 |
H1 |
W |
H |
D |
||
|
150 |
252 |
175 |
264 |
153 |
22KW |
M5 |
|
Położenie otworu montażowego mm |
Wymiary całkowite (mm) |
Moc |
Śruba montażowa Śruba mm |
|||
|
W1 |
H1 |
W |
H |
D |
||
|
252 |
150 |
264 |
175 |
141.5 |
37KW |
M5 |
Wybór modelu
|
Model produktu |
Adaptowalny silnik KW |
Pojemność mocy KVA |
Prąd wejściowy A |
Prąd wyjściowy A |
|
AC200-4T-22G |
20 |
52 |
57 |
45 |
|
AC200-4T-18,5G |
18.5 |
45 |
49.5 |
37 |
|
AC200-4T-15G |
15 |
42.8 |
41.3 |
32 |
|
AC200-4T-11G |
11 |
33.4 |
32.2 |
25 |
|
AC200-4T-7.5G |
7.5 |
22.8 |
21.9 |
17 |
|
AC200-4T-5.5G |
5.5 |
17.5 |
16.7 |
13 |
|
AC200-4T-7.5G |
7.5 |
22.8 |
21.9 |
17 |
|
AC200-4T-11G |
11 |
33.4 |
32.2 |
25 |
|
AC200-4T-15G |
15 |
42.8 |
41.3 |
32 |
|
AC200-4T-18,5G |
18.5 |
45 |
49.5 |
37 |
|
AC200-4T-22G |
22 |
52 |
57 |
45 |
|
AC200-4T-30G |
30 |
54 |
59 |
60 |
