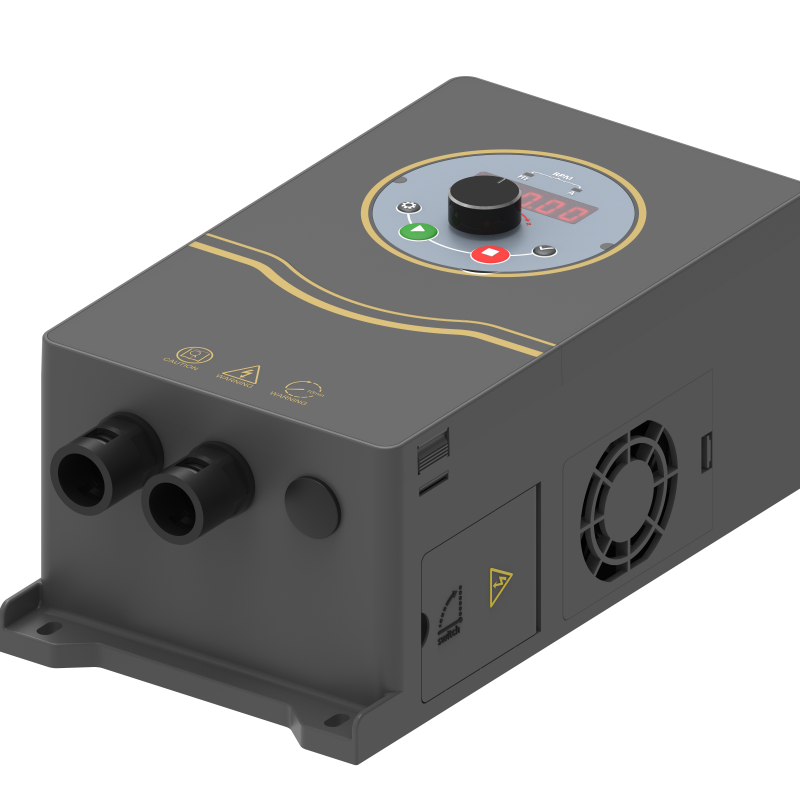

Seria FI180 to wielofunkcyjny-i praktyczny, duży sterownik wentylatora sufitowego opracowany przez naszą firmę. Obsługuje szybkie włączanie-wyłączanie. Opcjonalnie można wybrać takie funkcje, jak scentralizowane sterowanie przełącznikami i komunikacja RS485.
Sterownik dużego wentylatora jest szeroko stosowany w wysokich pomieszczeniach, takich jak zakłady produkcyjne, logistyka, magazyny, poczekalnie, sale wystawowe, stadiony, supermarkety itp. Jego funkcją jest wentylacja pomieszczeń i chłodzenie osobiste.
Cechy
Bazując na nowym algorytmie sterowania silnikiem synchronicznym z magnesami trwałymi VVC, nie musimy polegać na parametrach silnika jak w przypadku tradycyjnego SVC, osiągając doskonałą kontrolę bez konieczności strojenia.
Po latach badań stworzyliśmy naprawdę kompleksowy zestaw parametrów branżowych. Dzięki temu produkt jest niezwykle elastyczny. Aby debugować, wystarczy ustawić 8 parametrów.
1.Anti-Przeciążenie: Ekskluzywny algorytm sterowania-ograniczającym prąd, który gwarantuje, że silnik nigdy nie przekroczy limitu prądu. Zapobiega to przegrzaniu i rozmagnesowaniu silnika na skutek zbyt dużego obciążenia. Mniej rozmagnesowania oznacza mniej konserwacji.
2. Wysoka elastyczność: można używać do różnych celów. Wystarczy zmienić ustawienia, aby sterować silnikami synchronicznymi lub asynchronicznymi.
3. Zabezpieczenie- przed kolizją: w przypadku uderzenia łopatki wentylatora falownik może zatrzymać się i zablokować wyjście w ciągu 100 ms.

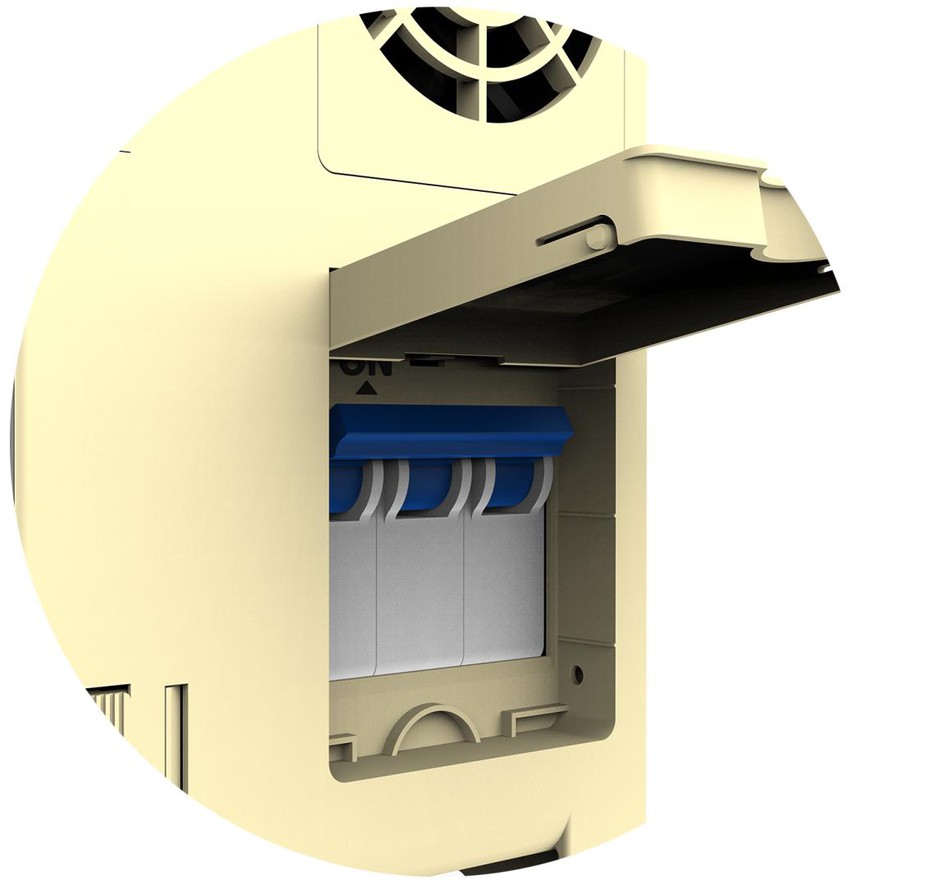

Wysokiej jakości wyłącznik powietrzny zapewnia bardziej niezawodne- przerywanie obwodów podczas anomalii obciążenia, zapewniając widoczne bezpieczeństwo.

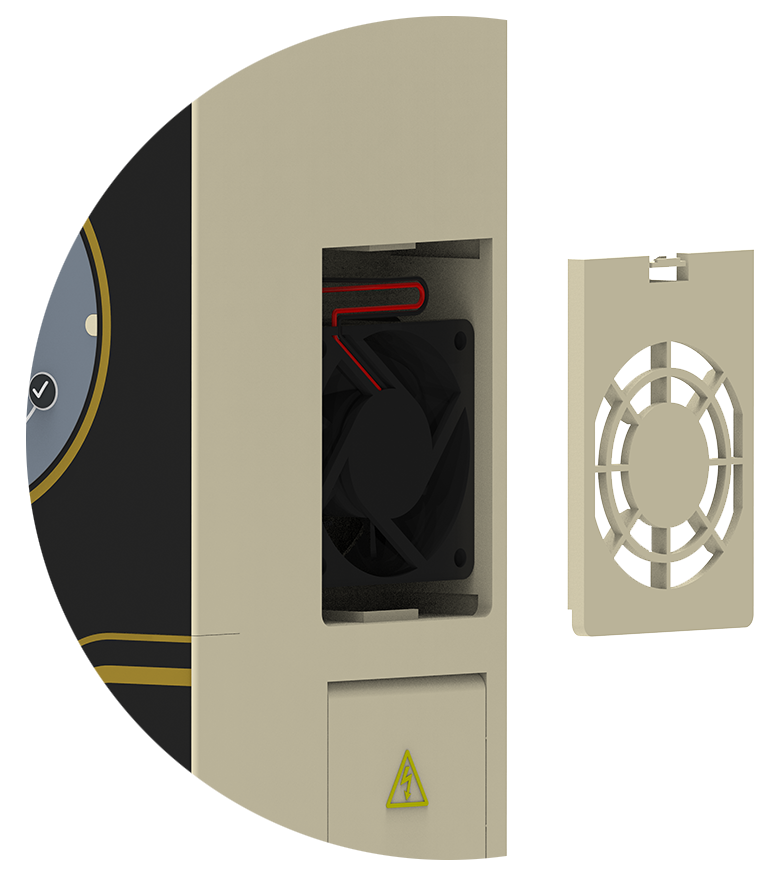

Konstrukcja zapewnia łatwą konserwację,-uwzględniając potencjalne problemy, takie jak spadające ciała obce lub zanieczyszczenie środowiska olejem-.

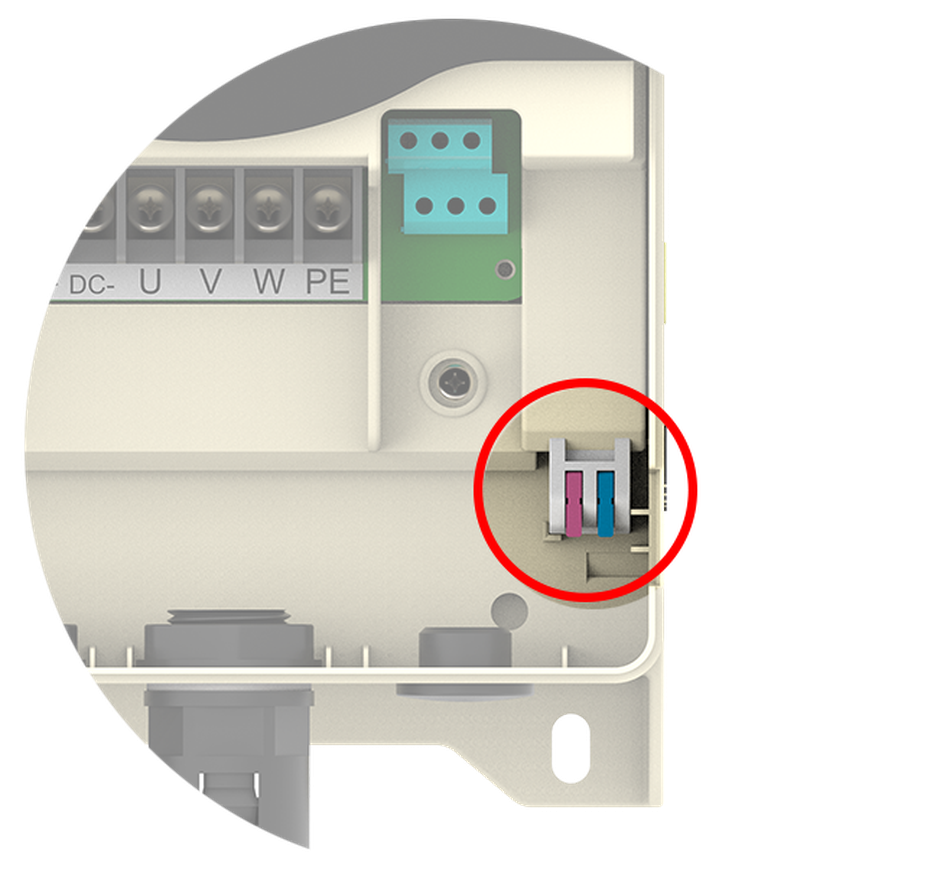

Umożliwia łatwą instalację i okablowanie-wystarczy otworzyć dolny panel pokrywy, aby zakończyć zadanie.

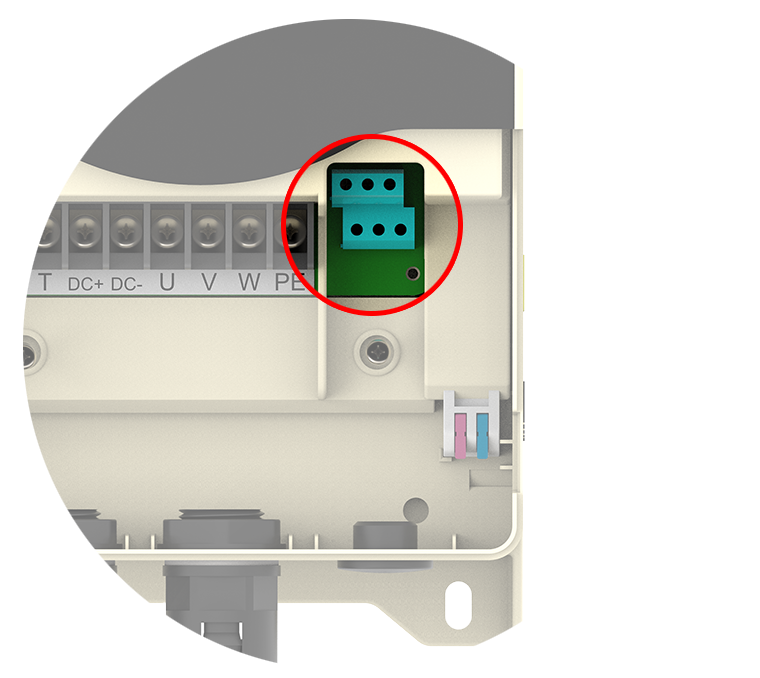

W celu scentralizowanego sterowania można dodać opcjonalną kartę komunikacyjną RS485.

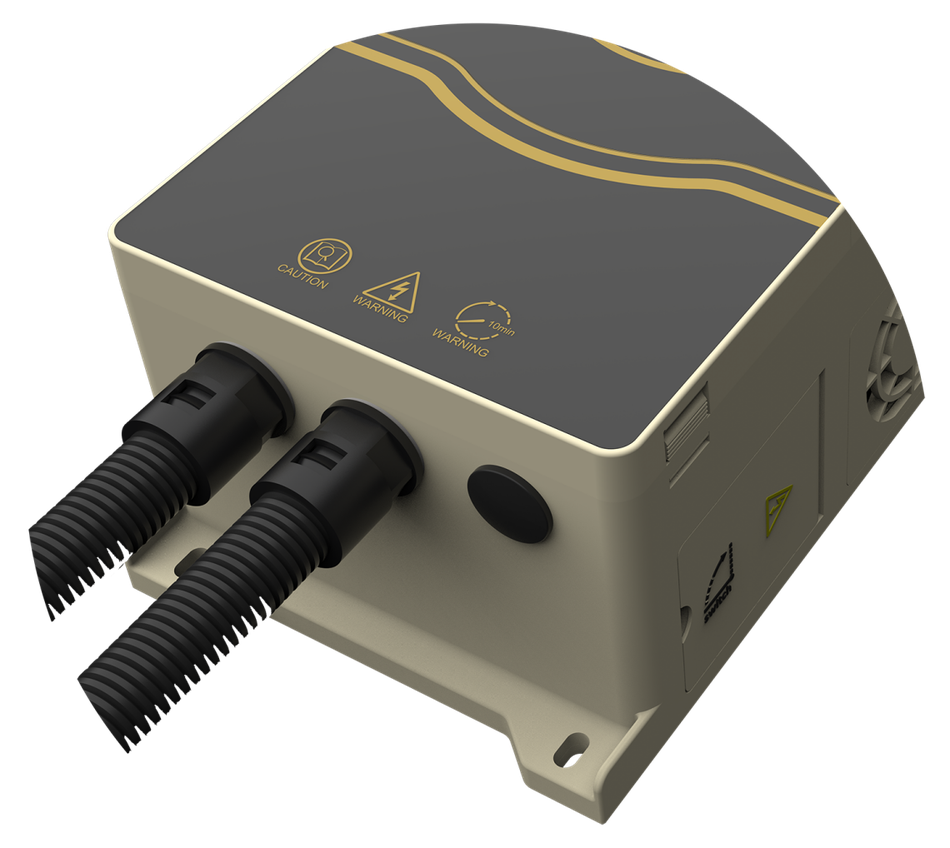

Złącze z rurką falistą, ułatwiające łączenie przewodów, a następnie użycie rurki falistej- do zakrycia przewodów.

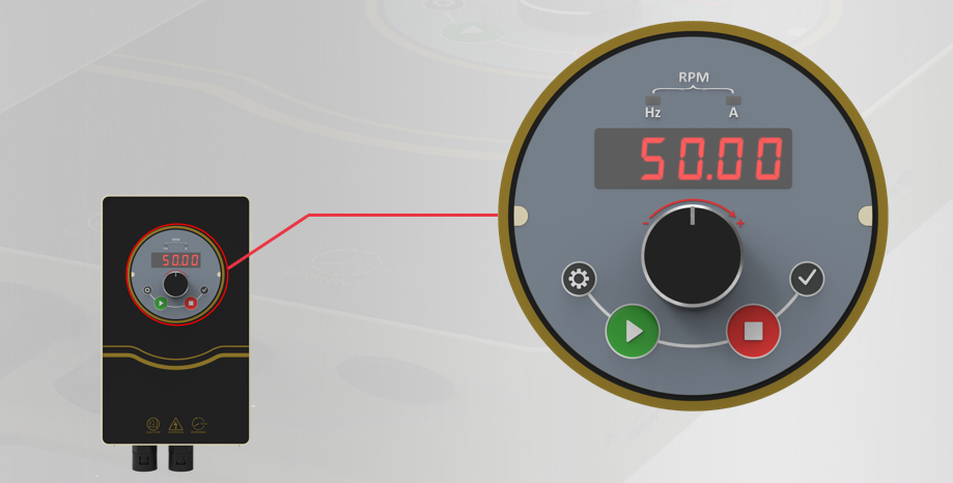

Może wyraźnie pokazać aktualną prędkość i prąd. Posiada również cyfrowy enkoder, który może cieszyć się płynną, bezstopniową regulacją prędkości.

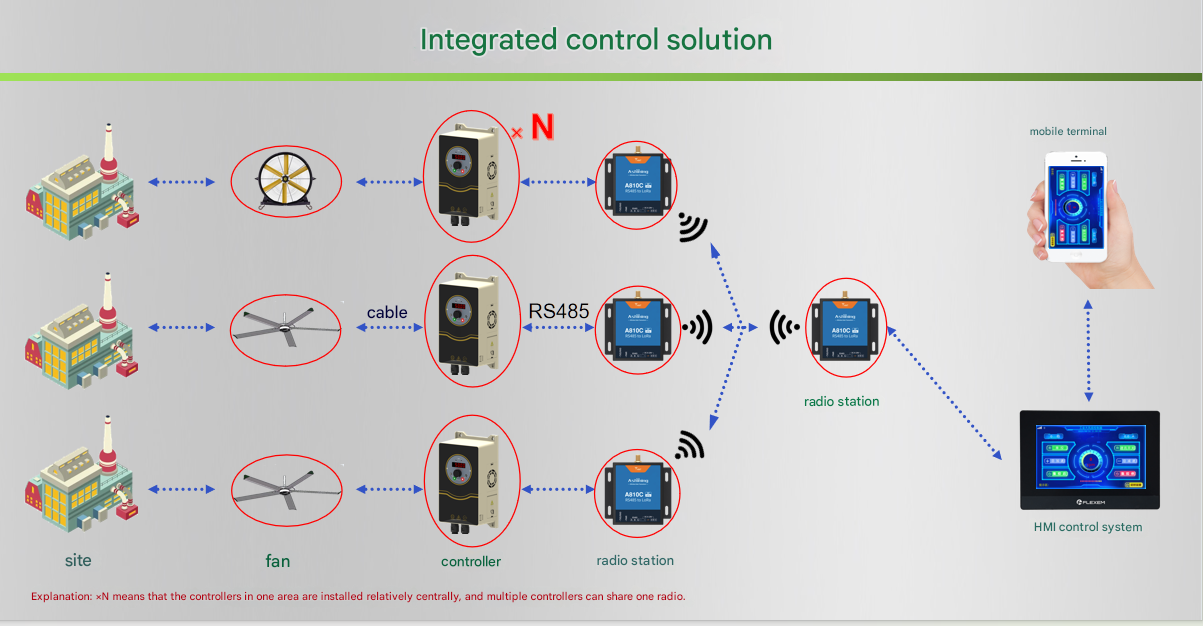

Opcjonalne radio bezprzewodowe do scentralizowanego sterowania transmisją bezprzewodową.

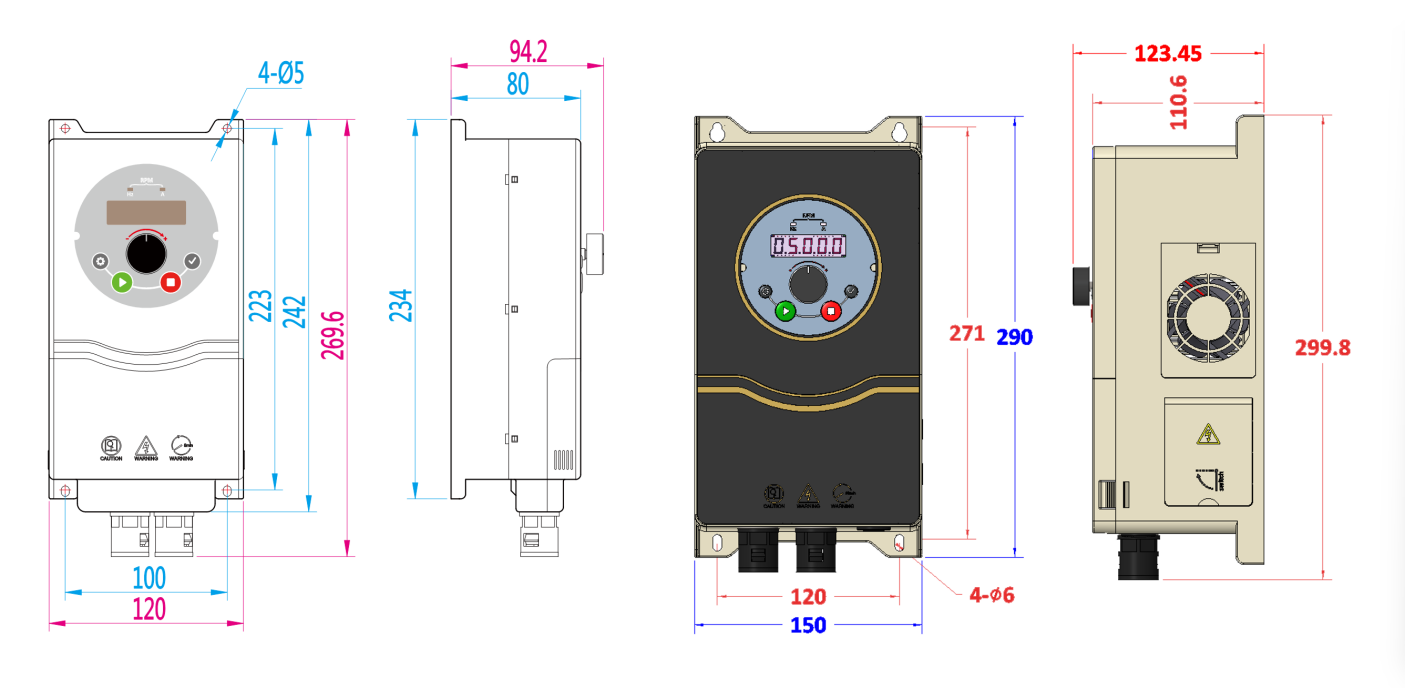

Wymiary
| Rysunek 1 | Rysunek 2 |
Dane techniczne
Zakres mocy:FI180-2S0.5G~2S2.2G, 4T0.75G~4T4.0G.
Napięcie wejściowe:220VAC / 150 ~ 400VDC, 380VAC / 250 ~ 800VDC.
Metoda kontroli:Sterowanie V/F, SVC, VVC.
Typ silnika:Obsługuje silniki asynchroniczne i silniki synchroniczne z magnesami trwałymi.
Zaciski wejściowe:X1~X3 trzy-kanałowe, wielo-funkcyjne wejście terminala cyfrowego.
Zaciski wyjściowe:Zasilanie 24VDC.
Wybór modelu
|
Nr modelu |
Moc (kw) |
Wejście Napięcie VAC (-10~+15%) |
Napięcie wyjściowe ODKURZACZ |
Wyjście Aktualny (A) |
Rozmiar produktu W*H*D |
Zainstaluj rozmiar W*H |
Wymiary |
|
FI180-2S0.5G |
0.5 |
220 |
(0-napięcie wejściowe) |
3.0 |
120*269.6*94.2 |
100*223 |
Rysunek 1 |
|
FI180-2S0.75G |
0.75 |
220 |
(0-napięcie wejściowe) |
4.0 |
150*290*123.45 |
120*271 |
Rysunek 2 |
|
FI180-2S1.5G |
1.5 |
220 |
(0-napięcie wejściowe) |
7.0 |
|||
|
FI180-2S2.2G |
2.2 |
220 |
(0-napięcie wejściowe) |
9.6 |
|||
|
FI180-4T0.75G |
0.75 |
380 |
(0-napięcie wejściowe) |
2.1 |
|||
|
FI180-4T1.5G |
1.5 |
380 |
(0-napięcie wejściowe) |
3.8 |
|||
|
FI180-4T2.2G |
2.2 |
380 |
(0-napięcie wejściowe) |
5.1 |
|||
|
FI180-4T3.0G |
3.0 |
380 |
(0-napięcie wejściowe) |
7.0 |
|||
|
FI180-4T4.0G |
4.0 |
380 |
(0-napięcie wejściowe) |
10 |
ZastosujjonScenariusze
Przetwornica częstotliwości wentylatora może skierować znaczny strumień powietrza w stronę podłogi, tworząc warstwę przepływu powietrza na poziomie gruntu, która porusza się poziomo. Działanie to sprzyja ogólnej cyrkulacji powietrza, tworząc-system naturalnej bryzy na dużą skalę, który spełnia podwójną funkcję: wentylacji i chłodzenia. W porównaniu z tradycyjnymi systemami HVAC i małymi-szybkimi wentylatorami, wentylatory przemysłowe oferują niezrównane zalety zastosowań. A FI180 może napędzać wentylatory bardzo dobrze, jak chcesz.
